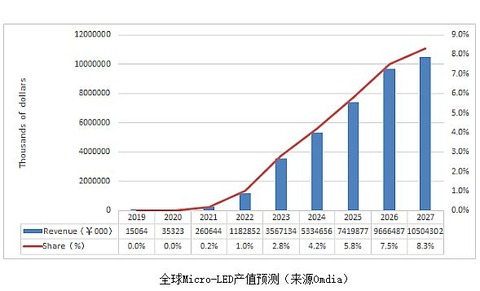

22271544137883Omdiaの予測によると、世界のマイクロLED市場は将来急速に成長し、2027年には105億米ドルを超え、年平均成長率は126％になります。その中で、2021年の最初の製品化後、2022年の業界の出力値は4〜5倍の急速な速度で成長し、2022年のマイクロLEDディスプレイの最初の年の基礎を築く可能性があります。

最新のディスプレイ画面は、PDPプラズマ、液晶ディスプレイ、SEDディスプレイ、OLEDディスプレイ、LED大画面、QLEDなどの「ピクセル」で構成されています。これは、ラボのディスプレイ技術にも当てはまります。

マイクロLEDの意味は、ディスプレイピクセル（正確にはサブピクセル）の基本構造として「小さな無機半導体LED結晶」を使用することです。





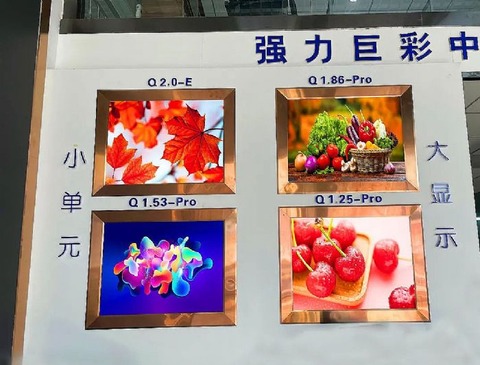

22271611135338
つまり、LED大画面ディスプレイ技術のピクセルピッチがどんどん小さくなり、ピクセル粒子サイズがどんどん小さくなっていく過程で、LEDディスプレイ画面は従来のLED結晶粒子サイズからミニに至るまで経験してきました。 LED結晶の粒子サイズ、そしてマイクロLED結晶の粒子サイズの技術的進歩へ。

  同時に、まず、ピクセルピッチとピクセルサイズが小さいLED大画面は、より小さなスペースとより近い表示に適した「ユニット表示領域」のより良い情報伝達能力と明瞭さを提供できます。大画面技術が主です市場の応用空間を継続的に拡大するための「技術の柱」、第二に、LED無機半導体発光技術の向上が進み、同サイズのLED結晶が提供できる「ディスプレイの画素輝度」がますます高くなっています。

以前のニーズいくつか。P1.5製品などのより大きなサイズのLEDクリスタルを備えたディスプレイユニットは、将来さらに小さなLEDクリスタルを使用できるようになります。
つまり、マイクロLEDディスプレイ技術の開発は、LEDディスプレイ業界チェーンにおける「市場とアプリケーションのシナリオの拡大」と「最新の半導体発光材料技術のフル活用」の必然的な結果です。これは、すべてのLED業界チェーンと大画面ディスプレイ企業が追求しなければならない「業界の方向性」でもあります。
 22271630101758   2021年以降、マイクロLEDディスプレイ技術の開発により、その製品の申請形態と市場目標のシナリオはますます明確になっています。その中で、少なくとも4つのカテゴリのアプリケーションが大規模な開発の傾向を示しています。
  まず、チップレベルのマイクロLEDディスプレイは主にXR市場で使用されています。たとえば、Googleは最近Micro LEDテクノロジーの新興企業であるRaxiumを買収し、アナリストは、Googleがそれを使用して新世代の拡張現実（AR）、仮想現実（VR）、複合現実（MR）ヘッドセットを作成する可能性があると述べました。このアプリケーションでは、マイクロLEDディスプレイの主な競合相手は、シリコンベースのOLEDとも呼ばれるマイクロOLEDディスプレイです。両者の主な違いは、マイクロLEDディスプレイはより高い輝度とより優れた安定性を備えていますが、カラーの高ピクセル薄膜を作成することはより困難です。一方、シリコンベースのOLEDは、成熟した大規模な大量生産を実現しています。

  第二に、小型のマイクロLEDディスプレイアプリケーション。これは、2014年にAppleが新興のマイクロLEDディスプレイ事業を買収することの目標です。しかし、これまでのところ、この製品の大量生産において、従来の技術に代わる真の代替手段はありません。マイクロLEDディスプレイの小型製品の主な競争相手は依然としてOLEDであり、対象製品は自動車、ウェアラブル、携帯電話製品です。OLEDと比較して、マイクロLEDディスプレイは、明るさ、コントラスト比、安定性、特にウェアラブルデバイスのエネルギー節約においてより明白な利点がありますが、それでも物質移動の準備は困難です。

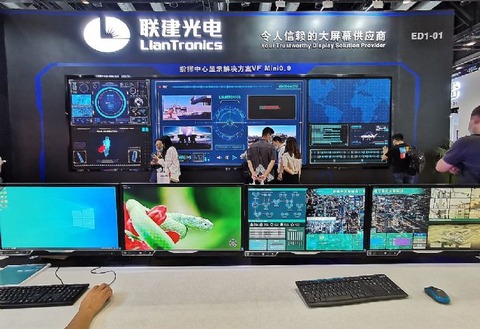

22271658126211
    第三に、中型および大型のディスプレイアプリケーションといくつかの現在のミニLEDディスプレイアプリケーションの代替品。同じピクセル輝度を維持するという状況では、ミニLEDをマイクロLEDに置き換えることで、特定の材料節約の価値があります。同時に、P0.5未満のディスプレイなど、一部の小さなピクセルピッチでは、マイクロLEDディスプレイテクノロジーのみがより機能的です。 。これは、将来、小ピッチLED大画面市場で、P1.0ピッチ未満のインジケーターを備えた製品がマイクロLEDディスプレイのターゲット市場になることを決定します。この点での代表的なブランドはLeyardです。

  中規模および大規模市場では、マイクロLEDディスプレイの競合相手は、主に従来のLCDおよびOLED製品です。この点で、マイクロLEDディスプレイの主な利点は、スプライシングディスプレイ技術に依存しているため、LCDおよびOLED製品のガラス基板のサイズへの依存を打ち破ることができることです。性的技術的利点のソリューション。対照的に、LCDとOLEDの競争上の利点は、主に100インチ未満の産業チェーンの成熟度と経済性にあります。同時に、中規模および大規模のアプリケーションの場合、マイクロLEDディスプレイは、必ずしも大規模な物質移動技術を必要としません。これは、このアプリケーション市場が成熟するための最初の条件でもあります。

第四に、マイクロLEDディスプレイ技術のもう1つの有望なシナリオは、「透明ディスプレイ」です。透明ディスプレイ技術は、比較的特別な「ディスプレイ要件」です。彼は、透明な光の透過を提供するために、70％以上などの十分に大きな開口率のディスプレイパネルを必要としています。また、残りの領域に十分に明るく、十分に高いピクセル密度を持つ「ディスプレイ要素」を作成する必要があります。 。この点で、マイクロLEDディスプレイ技術の観点から、十分に小さく、十分に高い光度であるLED結晶の特性が十分に発揮されます。

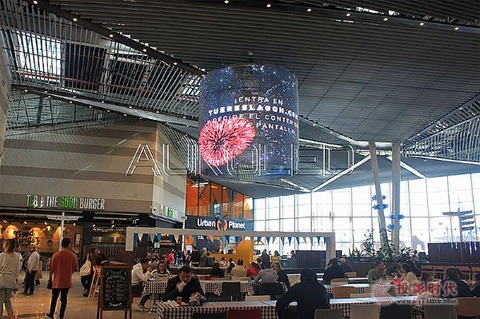

22271723101389
AUOの自動車用透明ディスプレイソリューション製品などの代表的な製品である17.3インチの透明マイクロLEDディスプレイモジュールは、解像度が1280 x 720、透明度が60％以上、ピーク輝度が2000ニットです。このアプリケーションの主な競合相手には、プロジェクション、LCD、およびOLEDディスプレイがありますが、マイクロLEDの潜在的および理論上の利点は、ピーク輝度および将来の超高精細透明ディスプレイ高光透過率製品の点で非常に大きなものです。もちろん、透明ディスプレイには、マイクロLED物質移動技術の飛躍的進歩も必要です。

  上記の4つのシナリオと製品に加えて、マイクロLEDディスプレイ技術には、別の「過渡的な」ディスプレイアプリケーションがあります。それは、中小規模のLCDのハイエンドディスプレイ用のバックライトの選択です。LCDディスプレイデバイスにミニLEDバックライトの代わりにマイクロLEDバックライトを選択すると、小型LCDディスプレイデバイスの「バックライト動的調整の柔軟性」をさらに高めることができます。LED結晶が小さいほど、ユニットバックライトビーズが多くなります。統合の量は、バックライトパーティションが増えることを意味します。

しかし、OLEDディスプレイが中小規模のLCD市場で定着していることを考えると、将来的にはLCD技術に取って代わる可能性が高いです。したがって、バックライト市場はマイクロLEDディスプレイ技術の「長期的な潜在的シナリオ」ではなく、「短期的な市場」になることしかできません。
マイクロLEDディスプレイ技術の開発における主な「困難」    まったく新しいディスプレイ技術として、マイクロLEDディスプレイの開発は順調に進んでおらず、その市場は必然的に特定の障害に直面するでしょう。ただし、これらの障害は、現在、マイクロLEDの材料やチップではなく、主にそれらの補助コンポーネントと端子統合プロセスに関連しています。

  たとえば、LEDディスプレイからマイクロLEDへの開発プロセスでは、大ピッチLEDディスプレイで使用されるPCBボードは、精度とコストの点でマイクロLEDディスプレイ技術のニーズを満たすことができません。液晶やOLEDディスプレイで一般的に使用されているTFTガラス基板の使用は、将来のマイクロLEDディスプレイの開発に必要なコア補助コンポーネントです。さらに、マイクロLEDディスプレイには、TFTガラス基板の回路導電率と大電流に対する要件が高くなっています。この点での主なケース企業は、BOEとAUOによって発売されたTFTガラス基板AMマイクロLEDディスプレイ製品です。サムスンも非常に懸念しており、このテクノロジーを大量に使用する準備ができています。

   TFTガラス基板を使用するマイクロLEDディスプレイ技術は、理論的には「多くの新しい技術的困難」を引き起こしません。TFTガラス基板は比較的成熟した産業であり、市場の供給が多いからです。ガラス基板TFTマイクロLEDをサポートするAMドライバーICも、比較的成熟したテクノロジー業界チェーンです。同時に、ガラス基板が使用された後、マイクロLEDの物質移動は、ガラス基板のより高い滑らかさに依存して、困難を軽減することもできます。

さらに、マイクロLEDディスプレイの核となる最終プロセスの問題は、依然として「物質移動」です。このプロセスの難しさは、「大量」であるだけでなく、「高精度」も必要であり、修理が困難なためです。精密には、物質移動技術「高信頼性」も求められます。たとえば、歩留まりが99.9999％に達した場合でも、RGB * 1920*1080PのフルHDディスプレイには5つの壊れたピクセルがあります。この点で、液晶とOLED技術は「ゼロドット抜け」を達成することができます。

そして、アプリケーションの観点から、VRレベルのマイクロLEDディスプレイ、小型の超高精細マイクロLEDディスプレイ、透明なマイクロLEDディスプレイのいずれであっても、物質移動技術は切り離せません。妥協した技術的ソリューションを採用できるのは、中型および大型の100インチ大画面ディスプレイのMicroLEDアプリケーションだけです。たとえば、現在人気のある「オールインワンランプビーズソリューション」や、各セルユニットのピクセル数が少ない物質移動技術の「ミニチュアバージョン」などです。同時に、100インチを超える高解像度および超高解像度のマイクロLEDディスプレイ画面は、ピクセルピッチが大きくなり、修復性が高くなります。多くの歩留まりの問題は、修復段階で解決できます。

  物質移動に関して、業界は多くの補助材料、プロセス装置、およびさまざまな技術ルートを開発しただけでなく、効率的で信頼性の高い「物質移動」ソリューション（静電力吸着移動、流体アセンブリ移動技術、弾性印象など）も求めてきました。転写技術）、ローラー転写転写技術、レーザー転写技術など）、そして「差別化着色技術」も試み続けています。たとえば、QD Micro LEDディスプレイは、Micro LED薄膜ディスプレイ基板の3原色ではなく、単色を使用し、QD材料フィルムと組み合わせてカラーディスプレイを実現します。これにより、質量移動技術への依存を減らすことができます。さらに、3つの原色ピクセル分布を実現するための1回限りの物質移動のプロセス要件を満たすために、同じウェーハ上で「マルチカラーマイクロLED」技術を開発しているマイクロLEDチップ会社もあります。

もちろん、上記の技術的な「難しさ」に加えて、マイクロLEDディスプレイ技術も「初期」であり、「産業チェーンの成熟度と供給規模」の制約の下で「コストの問題」に直面する必要があります。ただし、歴史上の新しいディスプレイ技術は、高コストから低コストへの進歩のプロセスを経験し、業界はマイクロLEDの高コストについてあまり心配していません。プロセス技術が向上し成熟し続けることができれば、コストが徐々に下がることは避けられません。

  しかし、「難しさ」の量は、パフォーマンスの利点を示すマイクロLED技術の「魅力」を止めることはできません。特にチップレベルのXRディスプレイ、小型ウェアラブルディスプレイ、中小型車両ディスプレイ、透明ディスプレイ、100インチ以上の大画面ディスプレイにおいて、MicroLEDのユニークな利点はその最大の競争力です。業界は、比類のない市場セグメントのアプリケーションの利点により、マイクロLEDディスプレイはより多くの研究開発投資を引き付け続けると信じています。

特に、マイクロチップレベルのディスプレイや中型および大型のディスプレイでいくつかのブレークスルーがありました。透明でウェアラブルな車載ディスプレイが市場導入段階に入っていることを背景に、マイクロLEDの研究開発投資は継続的に強化されます。 、そして継続的な投資は必然的になります最終的に、業界は「大量転送」に代表される一連の技術的問題を克服し、マイクロLED技術を将来のディスプレイ業界で最も美しい少年になるように促進します！
